| 1 |
 |
360112 |
Направляющая суппорта 33/35x66 |
33/35x66 |
1 |
| 2 |
 |
361126 |
Болт M10x1.25mm/L=20mm направляющей суппорта |
M10x1.25*20 |
2 |
| 3 |
 |
360113 |
Направляющая суппорта D=35mm/L=128mm |
35x128 |
1 |
| 4 |
 |
371117 |
Прокладка крышки калибровочного механизма суппорта |
|
1 |
| 5 |
 |
367107 |
Кольцо D=42x35x3mm |
42*35*3 |
2 |

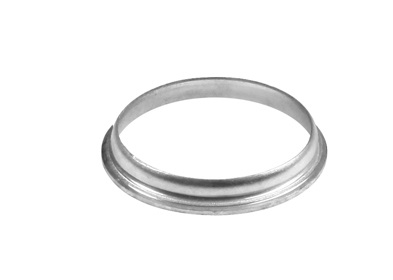

| 6 |
 |
367120 |
Кольцо D=32x30-28x4,75mm металлическое суппорта |
32/30x28x4,75 |
1 |
| 7 |
 |
370116 |
Сальник суппорта |
|
1 |
| 8 |
 |
341104-2 |
Пружина |
|
1 |
| 9 |
 |
361108 |
Болт M20x1.5mm/L=88mm направляющей суппорта |
M20*1,5*88mm |
1 |
| 10 |
 |
364107 |
Заглушка крышки направляющей суппорта |
|
1 |
| 11 |
 |
361107 |
Болт M20x1.5mm/L=150mm направляющей суппорта |
M20*1,5*150mm |
1 |
| 12 |
 |
362105 |
Пыльник большой механизма регулировки суппорта |
|
2 |
| 13 |
 |
380101 |
Ролик рычага суппорта металлический |
Ø16*38 |
2 |

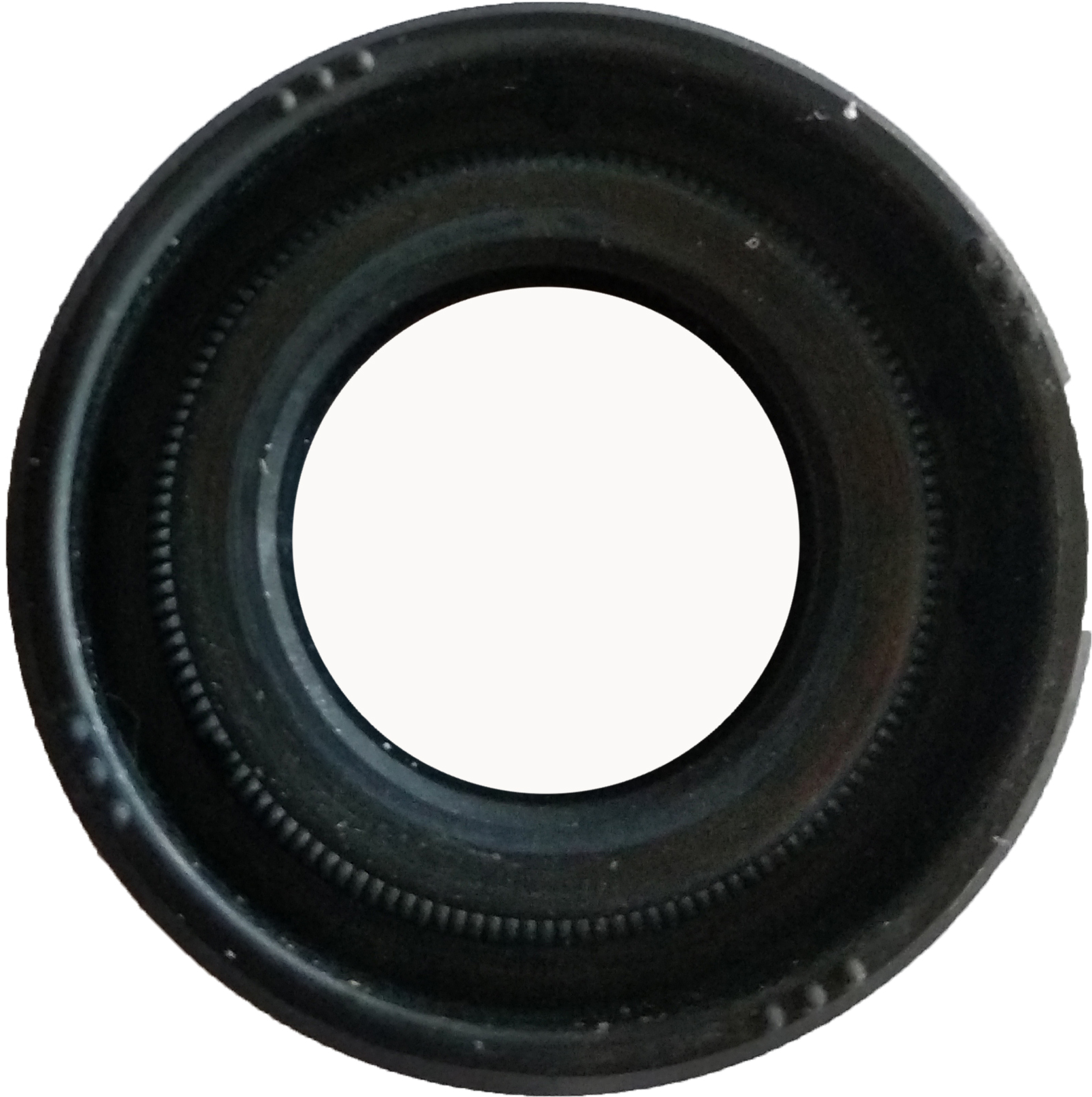

| 14 |
 |
370106 |
Сальник малый механизма регулировки суппорта 12x22x7 |
12*22*7 |
1 |

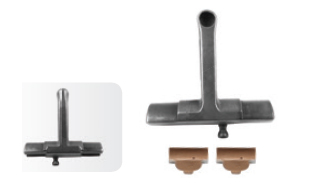

| 15 |
 |
307111 |
Рычаг суппорта длинный в комплекте с роликами |
|
1 |
| 16 |
 |
364108 |
Крышка D=44x28mm направляющей суппорта металлическая |
44*28 |
2 |
| 17 |
 |
362102 |
Пыльник малый направляющей суппорта |
|
2 |
| 18 |
 |
361120 |
Болт крепления калибровочного механизма суппорта M8x456 |
M8x1,25x45 |
8 |
| 19 |
 |
308108 |
Подшипники суппорта игольчатые |
|
2 |
| 20 |
 |
341104-1 |
визуального контроля износа колодок |
|
1 |
| 21 |
 |
361114 |
Болт M16x1.5mm/L=40mm направляющей суппорта |
M16*1,5*40 |
4 |
| 22 |
 |
311120-1 |
Фиксирующая пластина |
|
1 |
| 23 |
 |
307104-1 |
Крышки подшипников рычага суппорта |
|
2 |
| 24 |
 |
303401 |
Ремонтный комплект регулирующего механизма суппорта правый |
|
1 |
| 25 |
 |
303501 |
Ремонтный комплект регулирующего механизма суппорта левый |
|
1 |

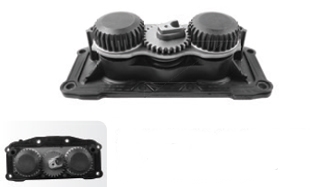

| 26 |
 |
301104-M |
Калибровочный механизм суппорта в сборе |
|
0 |
