Оригинальная Нумара : MCK1289, 81.50802.6026, 8680264731043
352103
Ремонтный комплект суппорта
Технические Характеристики
| ЧАСТЬ № | РИСУНОК | ФОНДОВЫЙ КОД | ИМЯ ЧАСТИ | РАЗМЕРЫ | ШТУКА |
|---|---|---|---|---|---|
| 1 |
![]() |
360110 | Направляющая суппорта D=35mm/L=144mm | 35x144 | 1 |
| 2 |
![]() |

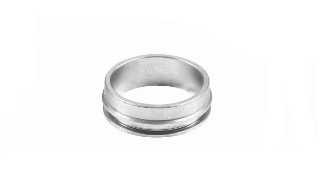

367104 | Кольцо D=42x37x14mm металлическое направляющей суппорта | 42*37*14 | 1 |
| 3 |
![]() |
364108 | Крышка D=44x28mm направляющей суппорта металлическая | 44*28 | 2 |
| 4 |
![]() |
363102 | Втулка D=31x42x45mm металлическая суппорта | Ø 31-32 x 42 / 45 MM | 1 |
| 5 |
![]() |
362102 | Пыльник малый направляющей суппорта | 2 | |
| 6 |
![]() |

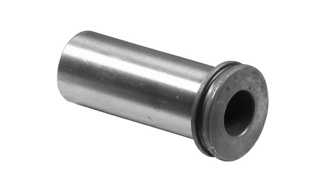

360101 | Направляющая суппорта D=31mm/L=84mm | 31x84 | 1 |
| 7 |
![]() |
361106 | Болт M18x1.5mm/L=150mm направляющей суппорта | M18*1,5*150mm | 1 |
| 8 |
![]() |
361103 | Болт M18x1.5mm/L=90mm направляющей суппорта | M18*1,5*90mm | 1 |
